Cảm Biến Khoảng Cách Hoạt Động Như Thế Nào? Tìm Hiểu Công Nghệ Và Ứng Dụng Thực Tế

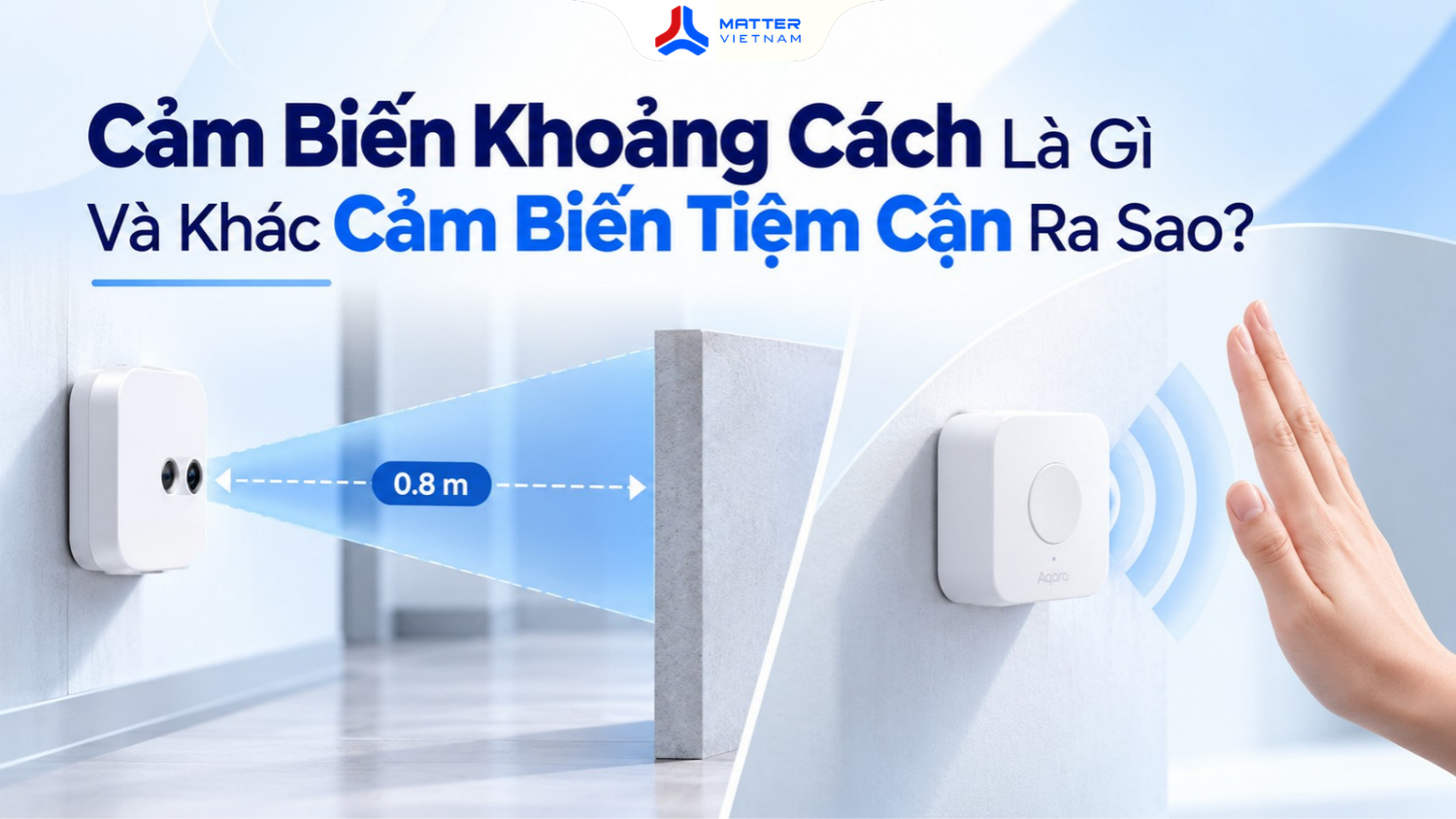

Cảm biến khoảng cách là thiết bị giúp hệ thống điện tử xác định vị trí tương đối của vật thể mà không cần tiếp xúc trực tiếp. Từ robot hút bụi, cửa tự động đến hệ thống chiếu sáng thông minh, công nghệ đo khoảng cách đóng vai trò quan trọng trong việc giúp thiết bị phản ứng với môi trường xung quanh. Tuy nhiên, mỗi loại cảm biến có nguyên lý, phạm vi đo và giới hạn khác nhau. Hiểu những đặc điểm này sẽ giúp lựa chọn công nghệ phù hợp với từng ứng dụng.Cảm Biến Khoảng Cách Là Gì Và Khác Cảm Biến Tiệm Cận Ra Sao?

Cảm biến khoảng cách (Distance Sensor) là thiết bị có khả năng xác định khoảng cách từ một vị trí tham chiếu đến vật thể mục tiêu. Trong nhiều ứng dụng, phép đo được thực hiện mà không cần tiếp xúc trực tiếp với vật thể.

Kết quả có thể được biểu diễn bằng những đơn vị như milimet, centimet hoặc mét, tùy phạm vi và độ chính xác của thiết bị.

Ví dụ, một cảm biến được lắp trên robot hút bụi có thể đo khoảng cách đến bức tường phía trước. Khi khoảng cách giảm xuống dưới ngưỡng cài đặt, hệ thống điều khiển có thể yêu cầu robot giảm tốc độ hoặc chuyển hướng.

Trong một ứng dụng khác, cảm biến được lắp tại bồn chứa có thể đo khoảng cách từ vị trí lắp đặt đến bề mặt chất lỏng. Dựa vào kết quả này và kích thước bồn, bộ điều khiển có thể ước lượng mức chất lỏng còn lại.

Điểm chung của những ứng dụng trên là thiết bị cần thông tin định lượng về khoảng cách.

Trong khi đó, cảm biến tiệm cận thường được sử dụng để xác định một vật thể có xuất hiện trong vùng phát hiện hay không.

Chẳng hạn, một cảm biến tiệm cận có thể gửi tín hiệu khi bàn tay tiến vào phạm vi phát hiện, nhưng không nhất thiết cung cấp giá trị khoảng cách cụ thể.

Ranh giới giữa hai nhóm cảm biến không hoàn toàn cố định.

Một cảm biến đo khoảng cách có thể được cấu hình để chỉ gửi tín hiệu khi vật thể đến gần dưới 20 cm. Khi đó, nó đang được sử dụng tương tự cảm biến tiệm cận.

Ngược lại, một số cảm biến được thương mại hóa dưới tên gọi cảm biến tiệm cận vẫn có khả năng xuất dữ liệu khoảng cách.

Vì vậy, khi lựa chọn thiết bị, người dùng nên kiểm tra loại dữ liệu đầu ra thay vì chỉ dựa vào tên gọi sản phẩm.

Cảm Biến Đo Khoảng Cách Xác Định Vị Trí Vật Thể Bằng Cách Nào?

Để đo khoảng cách mà không tiếp xúc trực tiếp, cảm biến cần thu thập thông tin từ môi trường xung quanh.

Phần lớn thiết bị chủ động thực hiện điều này bằng cách phát một dạng năng lượng về phía vật thể, sau đó phân tích tín hiệu phản hồi.

Năng lượng được sử dụng có thể là ánh sáng hồng ngoại, tia laser, sóng siêu âm hoặc sóng điện từ.

Mặc dù khác nhau về phần cứng, những công nghệ này thường dựa trên một số phương pháp đo lường cơ bản.

Đo thời gian truyền và phản xạ tín hiệu

Một trong những phương pháp phổ biến là Time of Flight, thường được viết tắt là ToF.

Cảm biến phát tín hiệu về phía vật thể, sau đó đo thời gian cần thiết để tín hiệu phản xạ quay trở lại.

Khi biết tốc độ truyền của tín hiệu trong môi trường đo, hệ thống có thể tính được khoảng cách.

Ví dụ, cảm biến siêu âm có thể sử dụng thời gian phản xạ của sóng âm để xác định khoảng cách đến một bề mặt.

Tuy nhiên, độ chính xác của phép đo phụ thuộc vào tốc độ truyền sóng, điều kiện môi trường và khả năng xác định thời điểm tín hiệu quay trở lại.

Với cảm biến siêu âm, nhiệt độ không khí có thể ảnh hưởng đến tốc độ âm thanh. Trong khi đó, cảm biến quang học có thể bị tác động bởi ánh sáng môi trường hoặc đặc tính phản xạ của vật thể.

Không phải mọi cảm biến radar hoặc laser đều đo trực tiếp thời gian bay. Một số thiết bị sử dụng độ lệch pha hoặc chênh lệch tần số để xác định khoảng cách.

Xác định khoảng cách bằng hình học

Xác định khoảng cách bằng hình học

Một phương pháp khác là triangulation, thường được gọi là nguyên lý tam giác lượng.

Thay vì đo thời gian phản xạ, hệ thống sử dụng mối quan hệ hình học giữa nguồn phát, vật thể và bộ phận thu tín hiệu.

Trong một cảm biến quang học sử dụng phương pháp này, nguồn sáng chiếu lên bề mặt vật thể. Vị trí điểm sáng phản xạ trên bộ phận thu sẽ thay đổi theo khoảng cách.

Bằng cách phân tích vị trí điểm phản xạ và các thông số hình học đã biết, hệ thống có thể tính toán khoảng cách đến vật thể.

Phương pháp này đặc biệt hữu ích trong những ứng dụng đo ở khoảng cách ngắn, nơi cần độ phân giải cao.

Tuy nhiên, độ chính xác thực tế phụ thuộc vào thiết kế quang học, kích thước vùng đo, chất lượng bộ thu và điều kiện bề mặt.

Không thể mặc định mọi cảm biến tam giác lượng đều đạt độ chính xác micromet. Những mức chính xác rất cao thường chỉ xuất hiện trên các thiết bị đo lường chuyên dụng.

Các Công Nghệ Cảm Biến Khoảng Cách Phổ Biến Hiện Nay

Không có một loại cảm biến khoảng cách nào phù hợp với mọi môi trường.

Một cảm biến hoạt động tốt trong phòng kín chưa chắc phù hợp với không gian ngoài trời. Tương tự, công nghệ có độ chính xác cao trong phạm vi vài centimet có thể không hiệu quả khi cần đo hàng chục mét.

Vì vậy, việc lựa chọn cần dựa trên nguyên lý hoạt động và đặc điểm của từng công nghệ.

Cảm biến hồng ngoại

Cảm biến hồng ngoại sử dụng ánh sáng trong vùng phổ hồng ngoại để phát hiện hoặc đo khoảng cách đến vật thể.

Tùy thiết kế, thiết bị có thể phân tích cường độ ánh sáng phản xạ, góc phản xạ hoặc sử dụng phương pháp đo thời gian truyền.

Ưu điểm của công nghệ này là phần cứng có thể nhỏ gọn, tốc độ phản hồi nhanh và phù hợp với những thiết bị điện tử dân dụng.

Cảm biến hồng ngoại được ứng dụng trong robot, thiết bị phát hiện vật cản và một số hệ thống tương tác không chạm.

Tuy nhiên, kết quả đo có thể bị ảnh hưởng bởi ánh sáng mặt trời, màu sắc hoặc khả năng phản xạ của bề mặt.

Một vật thể màu tối hấp thụ nhiều ánh sáng có thể tạo tín hiệu phản xạ yếu hơn so với bề mặt sáng màu.

Đây là lý do cần kiểm tra đặc tính của từng cảm biến trước khi sử dụng trong môi trường có ánh sáng thay đổi mạnh.

Cảm biến siêu âm

Cảm biến siêu âm hoạt động bằng cách phát sóng âm có tần số cao hơn ngưỡng nghe thông thường của con người.

Khi sóng âm gặp vật thể, một phần năng lượng phản xạ trở lại cảm biến. Thiết bị đo thời gian phản hồi để ước lượng khoảng cách.

Do không sử dụng ánh sáng để đo, cảm biến siêu âm có thể hoạt động trong điều kiện thiếu sáng hoặc bóng tối.

Công nghệ này được sử dụng trong các ứng dụng như đo mức chất lỏng, phát hiện vật cản và hỗ trợ đỗ xe.

Tuy nhiên, kết quả có thể bị ảnh hưởng bởi nhiệt độ, hình dạng vật thể, góc bề mặt và đặc tính hấp thụ âm.

Những vật liệu mềm hoặc bề mặt nghiêng có thể khiến sóng phản xạ không quay trở lại bộ thu đủ mạnh.

Ngoài ra, phạm vi đo và vùng phát hiện phụ thuộc vào cấu trúc đầu dò. Một cảm biến có chùm sóng rộng có thể phát hiện nhiều vật thể trong cùng vùng quan sát, khiến việc xác định chính xác đối tượng mục tiêu trở nên khó khăn.

Cảm biến laser và LiDAR

Laser là công nghệ sử dụng chùm ánh sáng có tính định hướng cao để phục vụ đo lường.

Tùy thiết bị, cảm biến laser có thể hoạt động theo nguyên lý thời gian bay, tam giác lượng hoặc những phương pháp đo quang học khác.

Ưu điểm nổi bật là khả năng tập trung tín hiệu vào một vùng nhỏ, hỗ trợ xác định vị trí vật thể với độ phân giải phù hợp cho nhiều ứng dụng kỹ thuật.

LiDAR là công nghệ sử dụng ánh sáng để đo khoảng cách và thu thập thông tin hình học của môi trường.

Trong robot hút bụi, LiDAR có thể được sử dụng để quét không gian, xác định vị trí tường và hỗ trợ xây dựng bản đồ di chuyển.

Trong lĩnh vực đo đạc và robot tự hành, hệ thống LiDAR có thể tạo dữ liệu không gian phục vụ định vị và nhận biết vật cản.

Tuy nhiên, LiDAR không phải lúc nào cũng là một cảm biến đơn giản chỉ đo một khoảng cách. Nhiều hệ thống có khả năng thu thập dữ liệu từ nhiều hướng để hình thành bản đồ hai chiều hoặc ba chiều.

Chi phí, phạm vi đo và độ chính xác phụ thuộc đáng kể vào loại LiDAR và mục đích sử dụng.

Cảm biến radar và sóng mmWave

Radar sử dụng sóng điện từ để phát hiện vật thể và thu thập thông tin về vị trí hoặc chuyển động.

Trong các ứng dụng dân dụng, công nghệ radar sóng milimet, thường gọi là mmWave, đang được quan tâm nhờ khả năng phát hiện những chuyển động rất nhỏ.

Một số cảm biến radar sử dụng kỹ thuật FMCW, trong đó tần số tín hiệu phát thay đổi theo thời gian.

Bằng cách phân tích sự khác biệt giữa tín hiệu phát và tín hiệu phản hồi, hệ thống có thể ước lượng khoảng cách đến vật thể. Tùy thiết kế, thiết bị còn có thể phân tích vận tốc hoặc hướng chuyển động.

Ưu điểm của radar là ít phụ thuộc vào điều kiện ánh sáng so với cảm biến quang học.

Một số tín hiệu radar cũng có thể truyền qua những vật liệu phi kim loại nhất định, nhưng mức suy hao phụ thuộc vào tần số, độ dày và đặc tính vật liệu.

Trong nhà thông minh, radar mmWave được sử dụng phổ biến ở nhóm cảm biến hiện diện, giúp phát hiện người ngay cả khi chuyển động rất nhỏ.

Tuy nhiên, không phải mọi cảm biến radar đều xuất dữ liệu khoảng cách hoặc vị trí cho người dùng. Một số thiết bị chỉ cung cấp trạng thái có người hoặc không có người.

Kết Luận

Cảm biến khoảng cách là thành phần quan trọng trong nhiều hệ thống điện tử và tự động hóa nhờ khả năng cung cấp thông tin về vị trí của vật thể mà không cần tiếp xúc trực tiếp.

Các công nghệ như hồng ngoại, siêu âm, laser, LiDAR và radar mmWave có những đặc điểm riêng về phạm vi đo, độ chính xác và khả năng hoạt động trong từng môi trường.

Trong nhà thông minh, dữ liệu khoảng cách có thể hỗ trợ phát hiện hiện diện, điều khiển chiếu sáng, định vị robot và theo dõi một số hoạt động trong không gian sống.

Tuy nhiên, lựa chọn cảm biến phù hợp không nhất thiết là chọn công nghệ có thông số cao nhất. Điều quan trọng là xác định đúng nhu cầu, loại dữ liệu cần sử dụng và khả năng tích hợp với hệ thống hiện có.

Khi được triển khai đúng mục đích, cảm biến khoảng cách giúp các thiết bị phản ứng chính xác hơn với môi trường, góp phần tạo nên hệ thống nhà thông minh thuận tiện và hiệu quả.
